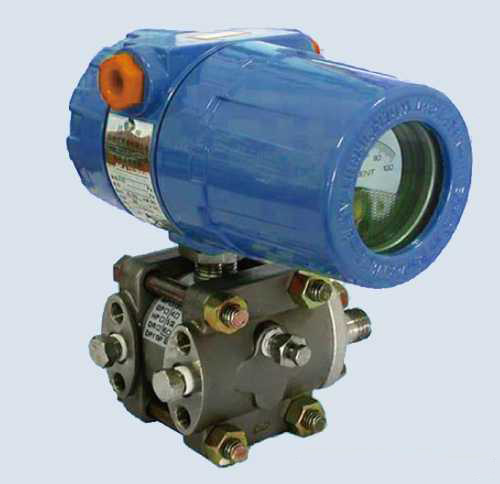

| SWP-T51系列差壓變送器采用世界xj****技術開 發制造的具有******性能的新型差壓變送器，采用******密封的δ室作為傳感元件，無機械運動部件從而 提高了可靠性。差壓變送器可以準確地測量低表壓、 真空、液位、比重和流量。廣泛應用于石油、化工、 紡織、電力、食品、造紙、藥業等工業領。
技術特點
精度高，穩定性好
二線制。
小型化，重量輕，堅固抗振
量程，零點外部連續可調
無機械運動部件，工作可靠，維護簡便
單向過載保護特性好
全系列統一結構，零部件互換性強
防爆結構，全天候使用
工作原理
被測介質的高低壓力分別進入測量元件的高低壓室，作用于隔離膜片上，填充液把兩隔離膜片的壓
力信號傳送到中心測量膜片上，中心測量膜片是一個張緊的彈性元件，作用在其上的兩側壓力差使中心 測量膜片產生一個對應于壓力差的變形，其變形位移與所測壓力差成正比，這個位移使電容極板產生相應的電容變化，電子線路檢測到這一電容變化并放大轉換成對應的電流信號。如果低壓室通大氣，高壓室接被測介質這時就可測得介質的相對壓力。同樣，如果低壓室為真空，高壓室接被測介質這時就可測得介質的壓力。
電路原
電氣連接
技術參數
測量介質 液體、氣體和蒸氣
測量范圍 0-0.16KPa至0-40MPa
工作電壓 12-45 V DC（一般使用24 V DC）
輸出信號 4-20 mA DC
防爆等級 隔爆型ExdⅡBT5
本質安全型ExiaⅡCT6
量程和零點 外部連續可調
正負遷移 正向大遷移率為小校調量程的500%
負向大遷移率為小校調量程的600%
阻尼 充硅油時，0.25~1.67 S連續可調
啟動時間 2 S
溫度范圍 環境溫度-20~85℃
介質溫度-40~100℃（法蘭式充高溫硅油時15~315℃）
貯存溫度-40~100℃
精度 0.2 0.5
溫度影響 ±0.2%/10K
靜壓影響 微差壓≤±10%
差壓 ≤±0.5%
高靜壓≤±2.0%
結構材料 隔離膜片 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
排放閥 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
法蘭和接頭 碳鋼鍍鎳 不銹鋼316L 哈氏合金C276 蒙耐爾合金
O型密封圈 氟橡膠 丁腈橡膠 灌充液 硅油或惰性油
螺栓 碳鋼鍍鎳 外殼 鋁合金 防護等級IP65
引壓連接件 法蘭NPT1/4中心距54mm
接頭NPT1/2或M20×1.5陽螺紋
球錐面密封，帶接頭時中心距50.8、54、57.2mm
信號線連接孔G1/2
重量 約5.4Kg
產品系列規格
|
序號
|
名稱
|
型號
|
測量范圍
|
大工作壓力（MPa）
|
精度等級
|
|
1
|
基本性差壓變送器
|
SWP-51DP
|
0-1~6KPa
|
6.9
|
0.2
|
|
0-6 KPa ~1MPa
|
14
|
0.5
|
|
2
|
高靜壓型差壓變送器
|
SWP-T51HP
|
0-6 KPa ~2.5MPa
|
32
|
0.25
|
|
0.5
|
|
3
|
微差壓型差壓變送器
|
SWP-T51DR
|
0-125~1250Pa
|
6.0
|
0.5
|
|
4
|
差壓流量變送器
|
SWP-T51DL
|
0-1~6KPa
|
6.9
|
0.25
|
|
0-6~250KPa
|
14
|
0.5
|
|
5
|
遠傳差壓變送器
|
SWP-T51DP
|
0-6~250KPa
|
|
0.5
|
|
遠傳壓力變送器
|
SWP-T51GP
|
0-0.16~10MPa
|
|
6
|
相對壓力變送器
|
SWP-T51GP
|
0-1KPa~40MPa
|
|
0.25
|
|
0.5
|
|
7
|
壓力變送器
|
SWP-T51AP
|
0-6KPa~10MPa
|
|
0.25
|
|
0.5
|
|
8
|
液位變送器
|
SWP-T51LT
|
0-6KPa~1MPa
|
2.5
|
0.25
|
|
0.5
|
變送器型號命名
|
型號
|
代碼
|
說明
|
|
SWP-T51
|
□
|
□
|
□
|
□
|
□
|
|
|
品種
|
DP
|
|
|
|
|
差壓變送器 |
|
HP
|
|
|
|
|
高靜壓差壓變送器 |
|
DP
|
|
|
|
|
微差壓變送器 |
|
DL
|
|
|
|
|
√ΔP差壓流量變送器 |
|
AP
|
|
|
|
|
差壓變送器 |
|
GP
|
|
|
|
|
壓力變送器 |
|
LT
|
|
|
|
|
法蘭式差壓變送器 |
|
DP/GP
|
|
|
|
|
遠傳差壓、壓力變送器 |
|
量程范圍
|
2
|
|
|
|
0-125~1250Pa |
|
3
|
|
|
|
0-1~6KPa |
|
4
|
|
|
|
0-6~40KPa |
|
5
|
|
|
|
0-40~250KPa |
|
6
|
|
|
|
0-0.16~1MPa |
|
7
|
|
|
|
0-0.4~2.5MPa |
|
8
|
|
|
|
0-1.6~10MPa |
|
9
|
|
|
|
0-6~25MPa |
|
0
|
|
|
|
0-10~40MPa |
|
輸出
|
E
|
|
|
4~20mA DC |
|
F
|
|
|
4~20mA DC（DR專用） |
|
J
|
|
|
4~20mA DC 輸出為√ΔP |
|
S
|
|
|
智能 |
|
結構材料
|
|
|
法蘭接頭
|
排氣/排氣閥
|
隔離膜片
|
灌充液體
|
|
22
|
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
23
|
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C-276
|
|
24
|
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
33
|
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C-276
|
|
35
|
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
44
|
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
|
附加功能
|
M1
|
0-100%線性指示 |
|
M2
|
0-100%平方根指示數 |
|
M3
|
31/2LCD數字顯示器 |
|
B1
|
管裝彎支架 |
|
B2
|
板裝彎支架 |
|
B3
|
管裝平支架 |
|
D1
|
壓力室泄放閥位于上部 |
|
D2
|
壓力室泄放閥位于下部 |
|
不注
|
NPT1/2錐管陰螺紋連接塊 |
|
C1
|
NPT1/2引壓接頭、后部焊接Φ14引壓管 |
|
C2
|
M20×1.5丁字形陽螺紋連接塊 |
|
C2
|
M20×1.5丁字形螺紋連接塊另加丁字形接頭 |
|
D
|
隔爆型 Exd Ⅱ BT4 |
|
I
|
本安型 Exia Ⅱ CT6 |
一、基型變送器
構造與外形尺寸
|
